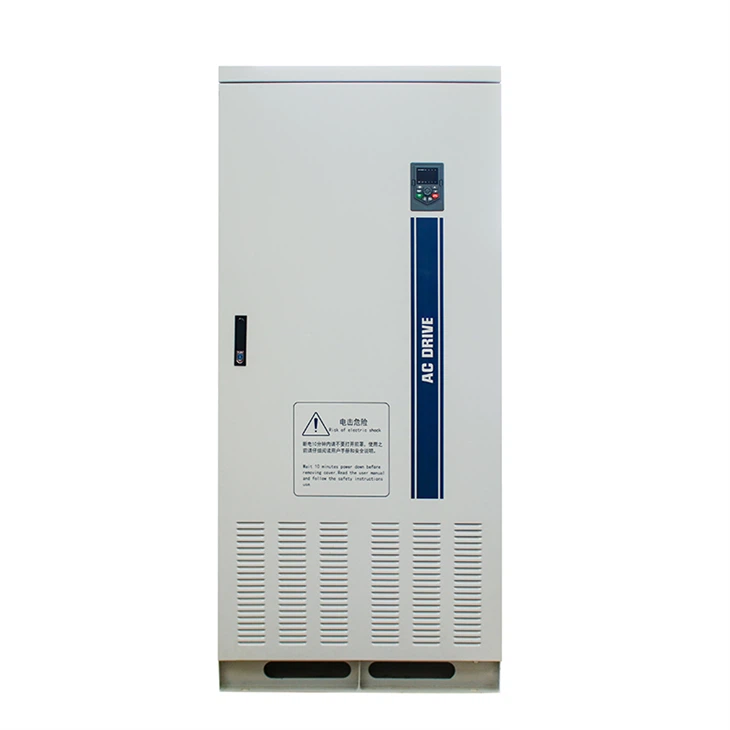

Kabinettmontert variabel frekvensstasjon

Som et kjerneutstyr innen industriell automatisering, er den kabinettmonterte variable frekvensstasjonen mye brukt i høye strømbelastningsscenarier som kjemisk industri, gruvedrift, vifter, vannpumper og kompressorer gjennom presis hastighetsregulering og effektiv kontroll av motorer. Den interne strukturen til den kabinettmonterte variable frekvensstasjonen integrerer teknologier fra flere felt som kraftelektronikk, kontrollteknologi og varmedissipasjonssystemer. Følgende vil dypt analysere strukturen og funksjonene til den kabinettmonterte variable frekvensstasjonen fra flere moduler.

I. Hovedkretsmodul: Kjerneavnet for konvertering av elektrisk energi

1. likeretterenhet

Likerenheten er det første sjekkpunktet for den elektriske energiinngangen til den kabinettmonterte variable frekvensstasjonen, vanligvis sammensatt av en diode eller tyristor likeretterbro. Når det gjelder trefaset AC-inngang, konverterer diode likeretterbroen vekselstrøm med et spenningsnivå på 380V eller høyere til DC-kraft gjennom fullbølge-retting, og gir en stabil likestrømforsyning for påfølgende kretsløp. Hvis tyristor -retting blir tatt i bruk, kan den også innse energi -tilbakemeldingsfunksjonen, som kan overføre motorens regenerative elektriske energi tilbake til kraftnettet, noe som forbedrer energiutnyttelseseffektiviteten.

2. Filterenhet

Filterenheten følger likeretterenheten og er hovedsakelig sammensatt av store kondensatorer og reaktorer. Elektrolytiske kondensatorer med stor kapasitet brukes til å glatte DC-bussspenningen, redusere spenningsruppene og gi stabil DC-inngang for omformeren; Reaktorer kan undertrykke nåværende harmonikk, forbedre effektfaktorer, redusere harmonisk forurensning til kraftnettet og sikre stabil drift av den kabinettmonterte variable frekvensstasjonen.

3. omformerenhet

Omformerenheten er nøkkelen for frekvensomformeren for å realisere frekvenskonverteringsfunksjonen, som er sammensatt av flere strømbryterenheter (for eksempel IGBT-moduler) for å danne en trefaset brokrets. Ved å kontrollere turn-on- og avkjøringsstimingen for IGBTS, blir DC-strømmen omvendt til trefaset vekselstrøm med justerbar frekvens og spenning, og driver motoren for å oppnå trinnløst hastighetsregulering. For eksempel, i viftehastighetsregulering, kan omformerenheten justere utgangsfrekvensen i sanntid i henhold til den faktiske luftvolum etterspørselen for å kontrollere viftehastigheten nøyaktig.

Ii. Kontrollkretsmodul: "hjernen" for intelligent regulering

1. Kontrollbrikke

Kontrollkretsen er sentrert om en mikroprosessor med høy ytelse (for eksempel en DSP eller ARM-brikke) og er ansvarlig for å utføre komplekse kontrollalgoritmer. Ved å motta eksterne gitte signaler (for eksempel hastighetskommandoer, dreiemomentkommandoer) og kombinere de faktiske driftsparametrene matet av motoren (for eksempel hastighet, strøm, temperatur), beregner den det optimale omformerens bryterkontrollsignal for å realisere vektorkontroll eller direkte momentkontroll av motoren, og sikre nøyaktigheten og stabiliteten til motorisk drift.

2. Kjør krets

Funksjonen til drivkretsen er å forsterke den svake elektriske signalutgangen med kontrollbrikken til et sterkt elektrisk signal som er tilstrekkelig til å drive strømenheter som IGBT -er. Samtidig har den også en isolasjonsbeskyttelsesfunksjon for å forhindre høy spenning og stor strøm i hovedkretsen fra å forstyrre eller skade kontrollkretsen, noe som sikrer sikker drift av systemet.

3. Deteksjonskrets

Deteksjonskretsen overvåker driftsstatusen til den kabinettmonterte variable frekvensstasjonen i sanntid, inkludert strømsensorer, spenningssensorer, temperatursensorer, etc. Strømsensoren brukes til å oppdage motorstrømmen for å forhindre skade på grunn av overstrøm; Spenningssensoren overvåker DC -bussspenningen og utgangsspenningen for å sikre spenningsstabilitet; Temperatursensoren overvåker temperaturen på strømenheter i sanntid, og utløser en beskyttelsesmekanisme når temperaturen er for høy til å unngå overoppheting og forbrenning av enhetene.

Iii. Hjelpesystemmodul: Garanti for stabil drift

1.

Under driften av den kabinettmonterte variable frekvensstasjonen vil strømenheter generere mye varme, så varmedissipasjonssystemet er avgjørende. Vanlige varmeavledningsmetoder inkluderer luftkjøling og flytende kjøling. Luftkjølingssystemet bruker en kjølevifte med høy effekt for å tvinge konveksjon for å fjerne varmen, som er egnet for middels og lav effektfrekvensomformere; Væskekjølesystemet bruker kjøling av væskesirkulasjon for varmeavledning, som har høyere varmedissipasjonseffektivitet og brukes ofte i installert frekvensomformere med høy effekt, for eksempel frekvensomformere for mine heiser.

2. Beskyttelseskrets

Beskyttelseskretsen gir flere sikkerhetsbeskyttelse for den kabinettmonterte variable frekvensstasjonen, inkludert overspenningsbeskyttelse, underspenningsbeskyttelse, overstrømsbeskyttelse, kortslutningsbeskyttelse, overoppheting av overopphet å feilsøke i tide.

3. Kommunikasjonsgrensesnitt

Moderne kabinettmonterte variable frekvensstasjoner er vanligvis utstyrt med flere kommunikasjonsgrensesnitt, for eksempel RS485, Modbus, Profibus, etc., som støtter datainteraksjon med øvre datamaskiner som PLS og industrielle datamaskiner. Gjennom kommunikasjonsgrensesnittet kan funksjoner som fjernovervåking, parameterinnstilling og feildiagnose realiseres, noe som er praktisk for integrering i industrielle automatiseringskontrollsystemer og forbedrer intelligensnivået til systemet.

Fem kjernetekniske høydepunkter av kabinettmonterte variable frekvensstasjoner, omformer en ny høyde av industriell drivkraft

I sammenheng med akselerert oppgradering av industriell automatisering, påvirker ytelsen til kabinettmontert variabel frekvensstasjoner direkte utstyrs energieffektivitet og produksjonsstabilitet. Våre kabinettmonterte variable frekvensstasjoner er avhengige av fem kjerneteknologier: RS485 Kommunikasjon, SVC-vektorkontroll, allroundbeskyttelsesmekanisme, intelligent selvstemming og dobbelt flytende krystalldisplay, og gir effektive, trygge og intelligente løsninger for industrielle overføringssystemer.

I. RS485 Seriell kommunikasjonsgrensesnitt, sømløs forbindelse til industriell økologi

1. Ved å bruke RS485 seriell kommunikasjonsgrensesnitt, kombinert med Modbus International Standard Communication-protokoll, realiserer den kabinettmonterte variable frekvensstasjonen sømløs sammenkobling med industrielt utstyr som PLC, industriell datamaskin og DCS-system. RS485-grensesnittet har egenskapene til sterk anti-interferensevne, lang overføringsavstand (opp til 1200 meter), og støtte for nettverk med flere enheter (en enkelt buss kan koble til 32 noder), som enkelt kan dekke signaloverføringsbehovene i komplekse industrielle miljøer.

2. Gjennom MODBUS-protokollen kan brukere eksternt lese driftsparametrene til frekvensomformeren (for eksempel frekvens, strøm, spenning), endre kontrollkommandoer i sanntid og raskt diagnostisere feil, noe som forbedrer systemintegrasjon og drift og vedlikeholdseffektivitet.

Ii. SVC strøm vektorkontroll, presis stasjon som styrker effektiv produksjon

1. Bruk av SVC (statisk vektorkontroll) strømvektorstyringsmetode, den kabinettmonterte variable frekvensstasjonen bryter gjennom begrensningene i tradisjonell V/F-kontroll, kobler ut eksitasjonsstrømmen og dreiemomentstrømmen til motoren, og realiserer uavhengig og presis justering av motorhastighet og dreiemoment.

2. Kombinert med V/F Curve Multi-Point-innstillingsfunksjonen, kan brukere tilpasse spenningsfrekvenskurven i henhold til belastningskarakteristikker (som vifter, vannpumper, kompressorer) for å tilpasse seg forskjellige arbeidsforhold som konstant dreiemoment og variabel dreiemoment. For eksempel, ved vifte energisparende transformasjon, ved å optimalisere V/F-kurven, kan viften fremdeles opprettholde stabil drift med lav hastighet, og energisparende effektivitet økes med mer enn 30% sammenlignet med tradisjonelle kontrollmetoder; Mens i oppstarten av tungt utstyr, kan SVC-vektorkontroll sende ut 200% nominell dreiemoment øyeblikkelig for å sikre stabil oppstart av utstyret og redusere mekanisk innvirkning.

Iii. Flerdimensjonalt beskyttelsessystem, bygger en sikkerhetslinje for solid utstyr

1. Den kabinettmonterte variable frekvensstasjonen har en innebygd omfattende beskyttelsesmekanisme for alle scenarier som overstrøm, overspenning, fasetap, overbelastning, overoppheting og kortslutning, noe som gir all-weather beskyttelse for den skapmonterte variable frekvensstasjonen og motoren. Når en unormal strøm blir oppdaget (for eksempel overstrøm forårsaket av motorisk stalling), kan systemet raskt kutte av utgangen innen 10 ms for å unngå forbrenning av IGBT -modulen;

2. Overfor overspennings- eller underspenningsproblemer forårsaket av nettspenningssvingninger, justerer beskyttelseskretsen automatisk driftsparametere eller lukkes for beskyttelse for å sikre utstyrets sikkerhet;

3. Fase-tapsbeskyttelsesfunksjonen kan overvåke statusen til trefaset strømforsyning i sanntid for å forhindre motorskader forårsaket av unormal strømforsyning. I tillegg har systemet også en automatisk feilminnefunksjon, som registrerer nøkkelparametere når en feil oppstår, og hjelper drifts- og vedlikeholdspersonell raskt med å finne grunnårsaken til problemet og redusere driftsstans.

IV. Intelligent selvstemmingsteknologi, tilpasning med ett klikk til komplekse arbeidsforhold

Selvstemtfunksjonen for motorparameteren løser problemet med kompleks feilsøking av tradisjonelle frekvensomformere. Brukere trenger bare å starte det selvavstemningsprogrammet gjennom operasjonspanelet, og den kabinettmonterte variable frekvensstasjonen kan automatisk oppdage nøkkelparametere som statormotstand, rotormotstand og induktans av motoren, og lagre dataene i det interne minnet. Denne funksjonen er ikke bare anvendelig for standardmotorer, men også kompatibel med ikke-standard tilpassede motorer, noe som sikrer den beste samsvaret mellom frekvensomformeren og motoren.

V. Dual LCD Digital Display, mer intuitivt interaksjon mellom mennesker og datamaskiner

1. Den kabinettmonterte variable frekvensstasjonen er utstyrt med dobbelt LCD-digitale skjermer for å realisere synkron visualisering av driftsparametere og operasjonsgrensesnitt. Hovedskjermbildet viser kjernens driftsdata for frekvensomformeren i sanntid (for eksempel utgangsfrekvens, strøm, spenning, hastighet), støtter multi-enhetsbytte (Hz, A, V, RPM);

2. Skjermbildet sekundær display brukes til parameterinnstilling og feilkodeskjerm. Med et intuitivt menynavigasjonssystem kan brukere raskt fullføre funksjonskonfigurasjon.

3. Dobbeltskjermdesignet gjør operasjonsgrensesnittet enkelt og lett å forstå, selv ikke-profesjonelle kan raskt komme i gang. Samtidig har skjermen en bakgrunnsbelysningsjusteringsfunksjon for å tilpasse seg forskjellige lysmiljøer, noe som sikrer klar synlighet av data og forbedrer driftskompetanse og overvåkningseffektivitet for utstyr.

Disse fem kjerneteknologiene jobber sammen for å gjøre den kabinettmonterte variable frekvensstasjonen har høy effektivitet, intelligent kontroll og pålitelig sikkerhet. Enten det er oppgradering av tradisjonelle produksjonsindustrier eller høye presisjonsfelt som ny energi og intelligent produksjon, kan det skape betydelig verdi for brukere. Hvis du vil vite mer om de praktiske applikasjonssakene eller tekniske detaljer om en viss teknologi, kan du gjerne kommunisere!

Spørsmål: Hvilke elektriske sikkerhetsforholdsregler bør tas når du installerer den kabinettmonterte variable frekvensstasjonen?

A: Den kabinettmonterte variable frekvensstasjonen må kobles fra strømforsyningen før installasjon for å unngå risiko for elektrisk støt. Når ledningene strengt tatt skiller inngangsstrømlinjen (vanligvis koblet til rutenettet) og utgangslinjen (koblet til klimaanlegget) i henhold til bruksanvisningen. De må ikke kobles tilbake, ellers vil frekvensomformeren bli brent. Forsikre deg om at jordingsterminalen er pålitelig jordet, og jordingsmotstanden skal være mindre enn 4Ω for å forhindre at elektrisk lekkasje endrer personlig sikkerhet og den stabile driften av utstyret.

Spørsmål: Hva er den maksimale KW for den kabinettmonterte variable frekvensstasjonen du kan gi, og hva er minimumskraften til din kabinettmonterte variabel frekvensstasjon?

A: Den maksimale kraften til vår kabinettmonterte variabel frekvensstasjon kan nå 1200kW-1300kW.

Minimumskraften kan være 45kW og over.

Spørsmål: Hvilket daglig vedlikeholdsarbeid kreves for den kabinettmonterte variable frekvensstasjonen?

A: 1. Månedlig inspeksjon:

- Rengjør skjermbildet for luftkanalfilter (for luftkjølte modeller);

- Kontroller temperaturen inne i skapet og driftsstatusen til viften;

- Registrer driftsstrømmen og spenningssvingningene.

2. Årlig vedlikehold:

- Stram strøm-/kontrollterminalene;

- Inspiser kondensatorkapasiteten og tilstanden til termisk pasta med kjøleribbe;

- Kalibrer nøyaktigheten til spenning/strømsensorer.

Spørsmål: Hvordan sikrer du produktkvalitet?

A: Hvert produkt produsert i fabrikken vår gjennomgår strenge testprosedyrer. Det må være 100% kvalifisert i kvalitet før levering. Vi tror på, respekterer og streber etter å gjøre vårt beste.

Spørsmål: Hva er beskyttelsesnivået på dine variable frekvensstasjoner?

A: Beskyttelsesnivået for våre variable frekvensstasjoner er IP65, som kan være fullstendig støvtette og motstå vannstråler med høyt trykk.

Den kabinettmonterte variable frekvensstasjonen er "hjertet" av industrielle tunge stasjoner. Med sin høyytelses råstoffkonfigurasjon, tilpassede kabinettdesign og utmerket ytelse med tung belastning, har den blitt hjørnesteinen for stabil drift av store industrisystemer. Som produsent av elektroniske komponenter overholder vi alltid konseptet "tilpasning på etterspørsel + pålitelighet først", og gir fullkoblingsløsninger fra strømmoduler til kabinettstrukturer, og hjelper kunder i bransjer som metallurgi, kjemiteknikk og energi med å oppnå effektiv drivkraft og intelligent kontroll. Velg vår kabinettmonterte variable frekvensstasjon for å gjøre hver tunge oppstart stabil og kraftig, injiser pålitelig kraft i ditt industrisystem.
